Как выбрать место установки заземления дома
05.04.2023
Заземления частного дома должно быть эффективным и безопасным для жильцов. В статье будут рассмотрены нормативные документы и факторы, влияющие на поиск оптимального места установки защитного заземления, а также современные решения в этой области.
Содержание:
Требования нормативных документов
Оценка факторов при выборе места установки
Современные решения для устройства заземления
Требования нормативных документов
Рассмотрим требования к месту размещения заземлителя основных нормативных документов, с помощью которых регулируются вопросы устройства систем заземления и молниезащиты в России.
Правила устройства электроустановок (ПУЭ)
Документ не нормирует расстояние между контуром заземления и стенами. Однако п.1.7.112 указывает, что не следует располагать заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п.
Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003

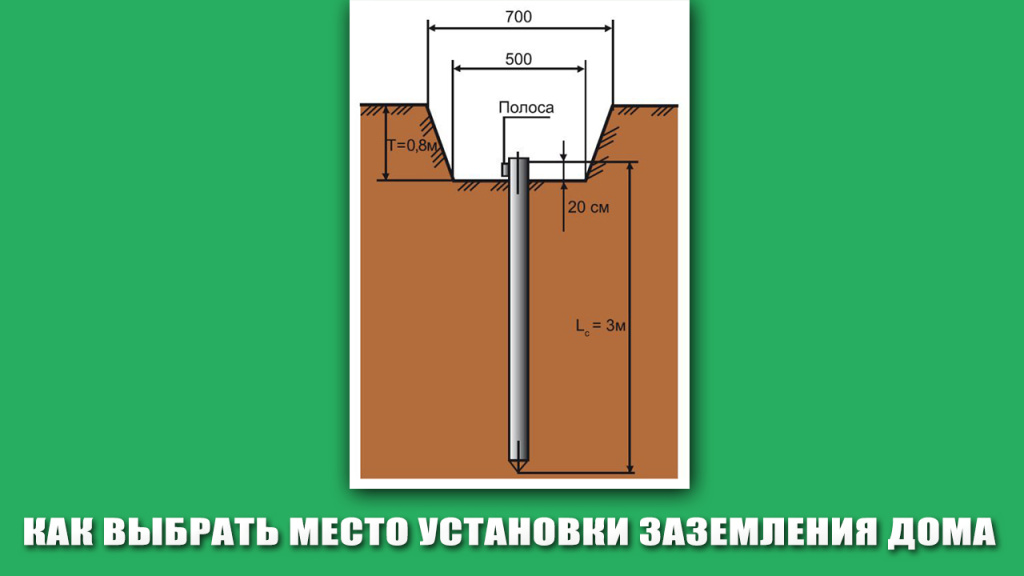

В п.3.2.3.2 инструкции сказано, что заземлитель в виде наружного контура предпочтительно прокладывать на глубине не менее 0,5 м от поверхности земли и на расстоянии не менее 1 м от стен за пределами защищаемого объекта.
Глубина закладки и тип заземляющих электродов выбираются из условия обеспечения минимальной коррозии, а также возможно меньшей сезонной вариации сопротивления заземления в результате высыхания и промерзания грунта.
Таким образом, нормативные документы рекомендуют выбирать место, в котором грунт меньше высыхает или промерзает в результате сезонных колебаний температуры или близости к инженерным коммуникациям.
Не рекомендуется располагать заземление в пределах защищаемого объекта, а значит, и в подвале. Хотя вариант с установкой заземления в подвале кажется привлекательным с точки зрения экономии пространства и удобства подключения к электрощиту, он не соответствует положениям Инструкции по устройству молниезащиты.
Оценка факторов при выборе места установки
Рекомендации нормативных документов объясняются соображениями безопасности, эффективности системы заземления и необходимостью ее обслуживания. Соблюдение этих требований гарантирует, что система заземления соответствует правилам электробезопасности и будет действительна в случае проверки.
Безопасность
Расположение заземления на расстоянии от стен дома снижает риск возникновения короткого замыкания или проникновения электрического тока внутрь дома. Заземление на безопасном расстоянии от дома обеспечит эффективное отведение тока в грунт, предотвращая возможные повреждения электроприборов или опасность для жильцов.
Минусом является риск повреждения: На открытом участке заземление может быть случайно повреждено при проведении земляных работ, садовых работ или строительства на участке.
Факторы, которые необходимо учитывать:
- Располагайте заземление вдали от мест, где играют дети или содержатся домашние животные. Так вы уменьшаете риск случайного повреждения заземляющих устройств и обеспечиваете безопасность для всех.
- Устанавливайте заземление подальше от газопроводов, водопроводных и канализационных труб, а также электрокабелей, чтобы минимизировать риск повреждения этих коммуникаций и опасности для людей и оборудования.
Эффективность заземления
Расположение заземления на открытом участке снаружи дома обеспечивает лучшие условия для заземления, так как грунт внутри подвала может иметь высокое сопротивление из-за проходящих коммуникаций, что снизит эффективность заземления.
Минусом является воздействие погодных условий: на открытом участке заземляющие устройства подвержены воздействию погодных условий, таких как дождь, снег, мороз и солнце. Это может привести к коррозии металлических элементов и ухудшению контакта с грунтом.
Факторы, которые необходимо учитывать:
- Выбирайте место с мягкой, некаменистой почвой, которая обеспечивает лучший контакт с грунтом, что может снизить сопротивление заземления и улучшить его эффективность.
- Устанавливайте заземление на теневой стороне участка, это может предотвратить чрезмерное испарение влаги из грунта, что снижает риск ухудшения контакта заземляющих устройств с грунтом и потери эффективности заземления.
Удобство монтажа и обслуживания
Расположение заземления снаружи дома облегчает доступ к нему для монтажа и обслуживания, что делает процесс более безопасным и эффективным.
Минусами являются:
- Уменьшение свободного места, которое могло быть использовано для других целей, таких как озеленение, зоны отдыха или парковка.
- Увеличение времени и ресурсов для монтажа, а также прокладки траншей и кабелей для подключения заземления к электрическим системам дома.
- Снижение эстетической привлекательности участка.
Правильно спланированная и установленная система заземления на участке обеспечивает безопасность и эффективную работу электрических систем дома. Важно проконсультироваться с опытными специалистами и учесть все факторы, чтобы выбрать наиболее подходящий вариант для вашего конкретного случая.
Современные решения для устройства заземления
Использование комплектов модульно-штыревого заземления из оцинкованной, омедненной или нержавеющей стали помогает решить проблемы, связанные с установкой заземления на участке:
- Устойчивость к погодным условиям: выбор материалов, таких как оцинкованная, омедненная или нержавеющая сталь, улучшает устойчивость системы заземления к воздействию погодных условий и снижает риск коррозии. Глубинное расположение проводника позволяет достичь влагонасыщенных грунтов с хорошей проводимостью и снизить сезонное колебание сопротивления.
- Компактность и эстетика: модульно-штыревое заземление занимает меньше места на поверхности земли, экономя пространство и делая систему заземления менее заметной.
- Упрощенный монтаж и экономия на траншеях: использование модульно-штыревого заземления упрощает процесс установки, т.к. требуется меньше земляных работ по прокладке кабелей и траншей. Это позволяет экономить время и ресурсы, а также снижает затраты на монтаж заземления.
Часто задаваемые вопросы
Почему заземление рекомендуют устанавливать на расстоянии не менее 1 м от стен дома?
Это снижает риск короткого замыкания или проникновения электрического тока внутрь дома, обеспечивает эффективное отведение тока в грунт и предотвращает повреждение электроприборов и опасность для жильцов.
Рекомендация содержится в п.3.2.3.2 Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003.
Можно ли делать заземление в подвале дома?
Грунт в подвале может иметь высокое сопротивление из-за проходящих коммуникаций, что снижает эффективность заземления, а также может быть затруднен доступ к заземлению для его обслуживания.
Рекомендация размещать заземление за пределами защищаемого объекта содержится в п.3.2.3.2 Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003.
Почему рекомендации нормативных документов важны при выборе места для заземления?
Соблюдение требований гарантирует соответствие системы заземления правилам электробезопасности и действительность системы в случае проверки. Это также обеспечивает безопасность, эффективность заземления и удобство его обслуживания.
Какие факторы нужно учитывать при выборе места для заземления?
Необходимо учитывать безопасность детей и животных, располагая заземление вдали от их мест игр и обитания, а также устанавливать заземление подальше от инженерных коммуникаций и выбирать место с мягкой, некаменистой почвой и на теневой стороне участка.
В чем преимущества модульно-штыревого заземления?
Модульно-штыревое заземление из оцинкованной, омедненной или нержавеющей стали обеспечивает устойчивость к погодным условиям, компактность и эстетику, а также упрощает монтаж и снижает затраты на земляные работы.
Мы рассмотрели основные требования нормативных документов, а также факторы, которые следует учесть при выборе места для установки заземления. Используя эту информацию, вы сможете сделать обоснованный выбор и обеспечить надежную и безопасную систему заземления для вашего дома.
Если вы планируете установить систему заземления самостоятельно, предлагаем ознакомиться со статьей о выборе комплекта заземления.
Если же вы предпочитаете доверить работу профессионалам, проектировщики и монтажники СЗИМ готовы провести анализ, определить подходящее место для установки заземления в вашем конкретном случае и выполнить расчет и монтаж защитного заземления.
