Вопросы о комплектах модульно-штыревого заземления

Что такое комплект заземления?

Комплект модульно-штыревого заземления представляет собой набор компонентов, которые используются для установления соединения с землей с целью защиты от поражения электрическим током и рассеивания тока в случае неисправности.

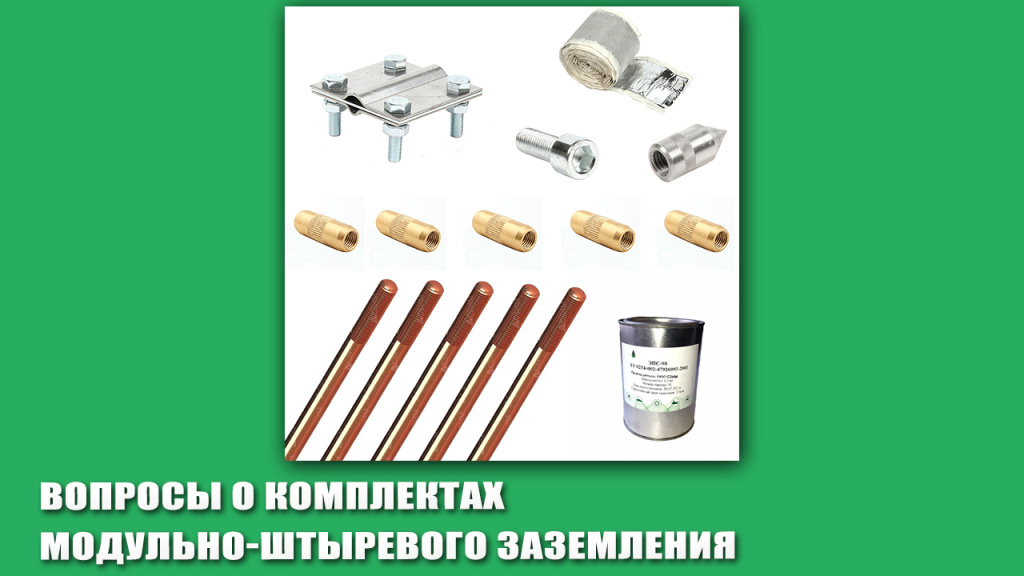

В комплект обычно входят:

• Вертикальные заземлители из стали
• Соединительные муфты и зажимы
• Наконечник и удароприемный винт для монтажа заземлителя
• Токопроводящая паста и антикоррозионная лента

Для чего нужна система заземления в частном доме?

Причины для установки комплекта заземления:

• Электробезопасность: система заземления помогает защитить от поражения электрическим током и от возгораний, обеспечивая стекание электрического тока в землю в случае неисправности электроприборов.
• Защита электроприборов: система заземления помогает защитить электроприборы от повреждений, вызванных перенапряжениями и другими электрическими аномалиями.
• Соответствие электротехническим нормам и правилам: установка газового котла невозможна без системы заземления.

Чем различаются стержневые комплекты заземления?

Стержневые комплекты заземления различаются:

• Материалом заземлителя. Комплект из нержавейки имеет срок службы свыше 100 лет, комплект из омедненной стали — от 30 до 100 лет, комплект из оцинкованной стали — от 10 до 30 лет.
• Длиной заземлителя. Длину заземлителя подбирают на основании расчета сопротивления грунта на конкретном участке. В общем случае, для плотных грунтов с высокой проводимостью и близкими грунтовыми водами требуется меньшая длина заземлителя, чем на глинисто-песчаных грунтах с глубоким залеганием грунтовых вод.

Своим клиентам мы рекомендуем рассчитывать заземление, особенно для сложных грунтов, где присутствует песок или низкий уровень грунтовых вод.

Как выбрать правильный комплект заземления для своего дома?

Выбор правильного комплекта заземления заключается в расчете заземления для вашего оборудования и участка.

Для расчета заземления вам понадобятся следующие данные:

• Оборудование, которое необходимо заземлять. Данные Паспорта оборудования и ПУЭ (правила устройства электроустановок) будут определять целевые параметры вашей системы заземления.
• Тип грунта и глубина залегания грунтовых вод. Чтобы подобрать заземление необходимо измерить сопротивление грунта или посмотреть в справочных таблицах, а затем расчитать сопротивление для выбранной длины заземлителя и сравнить его с целевыми параметрами системы заземления.

Для точного расчета заземления вашего объекта, свяжитесь с нами.

Как выбрать место установки комплекта заземления?

Контур заземления чаще всего размещают на расстоянии не менее 1 м от стен дома. Не следует располагать заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п.

В нашей статье вы можете прочесть о выборе места для установки заземления и соответствующих нормативных документах.

Как установить комплект модульного заземления?

Порядок монтажа комплекта заземления:

1. Подготовьте приямок на месте монтажа комплекта заземления глубиной 0,3-0,7 метра.
2. Наверните наконечник на стержень заземления до упора. Резьбу предварительно обработайте токопроводящей пастой.
3. Наверните соединительную муфту. Резьбу предварительно обработайте токопроводящей пастой.
4. Наверните монтажную муфту и удароприемную головку.
5. Для монтажа с помощью перфоратора — вставьте насадку SDS-max в перфоратор.
6. Заглубите стержень в землю с помощью кувалды или перфоратора.
7. Выверните монтажную муфту и удароприемную головку.
8. Измерьте сопротивление растеканию электрического тока. В случае, если величина сопротивления не соответствует требуемой, необходимо добавлять стержни.
9. Наверните следующий стержень заземления в соединительную муфту. Повторите шаги 4-7 до достижения требуемой величины сопротивления.
10. Присоедите полосу к стержню заземления при помощи зажима. Изолируйте зажим гидроизоляционной лентой.
11. Выведите полосу на цоколь здания, в распределительной коробке сделайте переход на кабель от 10 кв. Мм.
12. Закопайте приямок.

Примечание. Установка системы заземления может быть сложной задачей для человека, не знакомого с электромонтажными работами. В этом случае рекомендуется нанять квалифицированного электрика.

Как обслуживать систему заземления?

Обслуживание системы заземления включает в себя регулярную проверку и выполнение необходимого ремонта:

• Периодически осматривайте видимые элементы заземляющего устройства на наличие механических повреждений и коррозии.
• Проверяйте заземляющий провод и зажимы, чтобы убедиться, что они надежно закреплены и находятся в хорошем состоянии.
• Измеряйте сопротивление заземляющего устройства.

Если система заземления не работает должным образом или у вас есть какие-либо опасения по поводу ее состояния, обратитесь к квалифицированному электрику для ее проверки, ремонта или замены. Рекомендуем при выборе обратить внимание на штыревое заземление.
